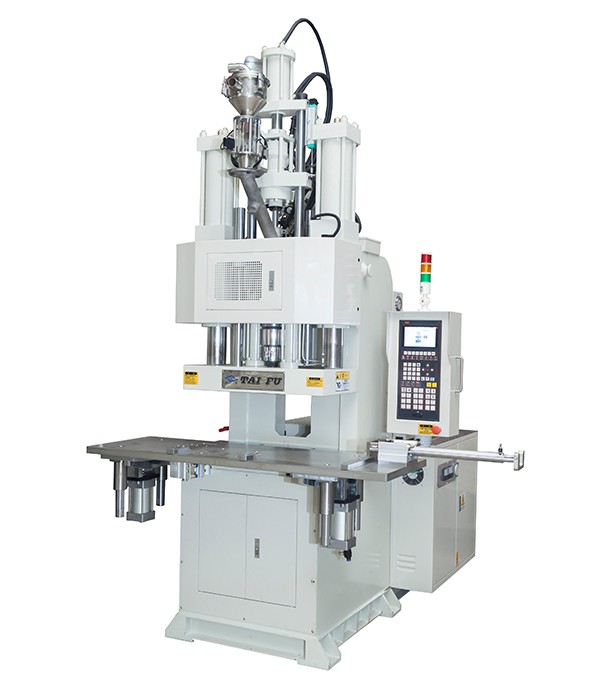

C型立式注塑机注塑装置的结构类型及工作原理?

C型立式注塑机注射装置按塑化部件的结构形式可以分为两大类：柱塞式和螺杆式。目前最常见的是螺杆式注塑机。

螺杆式注射装置又分为螺杆预塑式装置和往复螺杆式注射装置。我们现在常见的是往复螺杆式注射装置。

往复螺杆式简称螺杆式，其工作原理是：传动装置（熔料马达）驱动塑化螺杆转动，把从加料装置进料的固体塑料向料筒的前端输送，固态塑料在螺杆的转动剪切和外加热的作用下逐渐熔融，到达机筒前端已塑化为粘流态物料，当前端压力提高到克服螺杆向后移动的阻力时，螺杆可以继续转动塑化物料并逐渐向后移动，此时计量开始。当退到一定距离以后，即熔料量达到了注射量的要求。计量装置的行程开关使传动装置停止转动，塑化完成。注射时，注射座油缸前移使料筒喷嘴紧贴上模具唧咀，注射油缸动作使熔料以成形要求的压力和速度注入模具型腔，然后螺杆对机筒前端的熔料进行保压，这时便完成了一个注塑周期动作，移动油缸退回原状，预塑再次开始。

C型立式注塑机注射装置在工作过程中具有塑化、注射和保压功能。它必须满足以下要求：

1、在预定时间内将固态的塑料熔化熔融为粘流态物料，且能按预定的熔料量、温度、为注射成型提供均匀的熔料。

2、?根据工艺要求将塑化好的熔料以合适的压力和速度注入模具的型腔。

3、能在预定的时间内持续对已充满模腔的熔料保持一定的压力，为成形制品的冷缩补充熔料。
