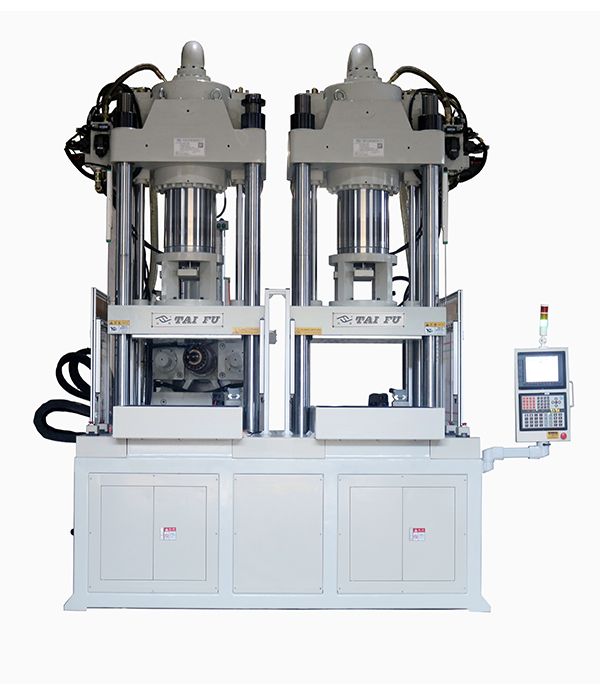

侧式注塑机根据注射成型工艺要求是一个机电一体化很强的机型，主要由注射部件、合模部件、机身、液压系统、控制系统、加热系统、加料装置等组成。

侧式注塑机注塑部件的典型结构

1．塑化部件

塑化部件有柱塞式和螺杆式两种，下面就跟您讲解一下螺杆式。

螺杆式塑化部件主要由螺杆、料筒、喷嘴等组成，塑料在旋转螺杆的连续推进过程中，实现物理状态的变化，最后呈熔融状态而被注入模腔。因此，塑化部 件是完成均匀塑化，实现定量注射的核心部件。

螺杆式塑化部件的工作原理：预塑时，螺杆旋转，将从料口落入螺槽中的物料连续地向前推进，加热圈通过料筒壁把热量传递给螺槽中的物料，固体物料在 外加热和螺杆旋转剪切双重作用下，并经过螺杆各功能段的热历程，达到塑化和熔融，熔料推开止逆环，经过螺杆头的周围通道流入螺杆的前端，并产生背压，推动 螺杆后移完成熔料的计量，在注射时，螺杆起柱塞的作用，在油缸作用下，迅速前移，将储料室中的熔体通过喷嘴注入模具。

2．注射部件的组成

注射部件的工作原理：预塑时，在塑化部件中的螺杆通过液压马达驱动主轴旋转，主轴一端与螺杆键连接，另一端与液压马达键连接，螺杆旋转时，物料塑化并将塑 化好的熔料推到料筒前端的储料室中，与此同时，螺杆在物料的反作用下后退，并通过推力轴承使推力座后退。

通过螺母拉动活塞杆直线后退，完成计量，注射时， 注射油缸的杆腔进油通过轴承推动活塞杆完成动作，活塞的杆腔进油推动活塞杆及螺杆完成注射动作。
